系统组成：

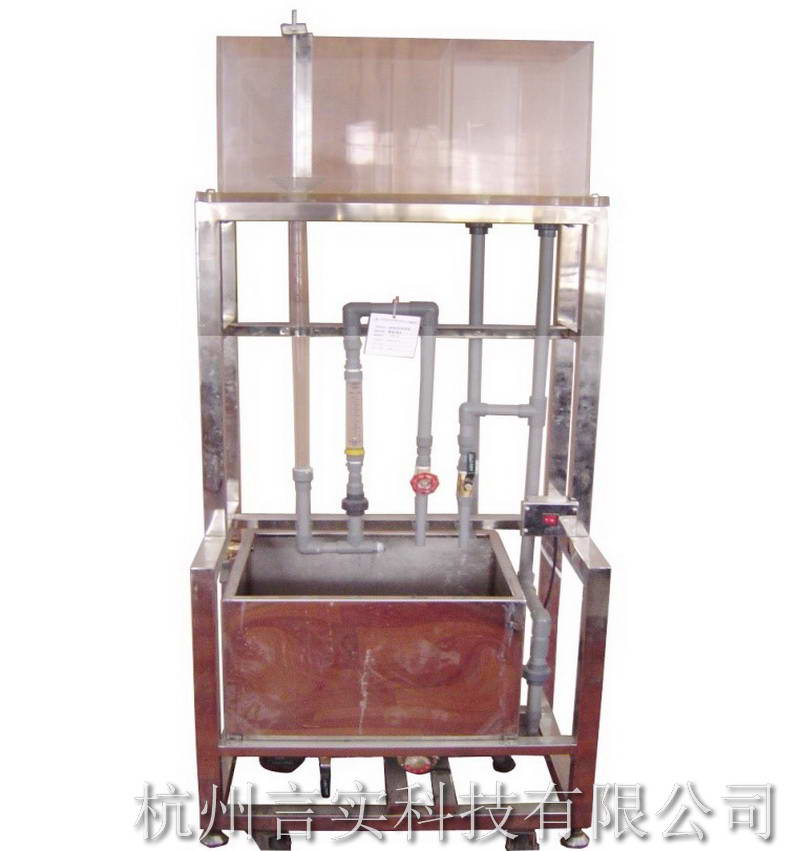

本实验装置主体为不锈钢框架及流体管路（含下水槽及溢流管路），，， ，，可视部分为：稳固液位而设计的有机玻璃稳流上水箱；；玻璃流动形态视察管。。
装置功效：
能定性并且直观地视察到层流、过渡流、湍流等种种流型。。清晰地视察到流体在圆管内流动历程的速率漫衍。。
装置的主要手艺数据：实验管道有用长度：L＝700mm；；外径：Do＝32mm；；内径：Di＝25。。
装置特点：
本实验装置主体为不锈钢框架及流体管路（含下水槽及溢流管路），，， ，，可视部分为：稳固液位而设计的有机玻璃稳流上水箱；；玻璃流动形态视察管。。视踪剂接纳红色墨水，，， ，，它由红色墨水储瓶经毗连受和细孔喷嘴，，， ，，注射针头，，， ，，从位于实验管道入口的轴线部位，，， ，，注入实验视察导管。。
手艺指标：
雷诺数规模：500-5000，，， ，，流量调理规模：40-400L/h
形状尺寸：700×500×1900mm
