一．装置功效

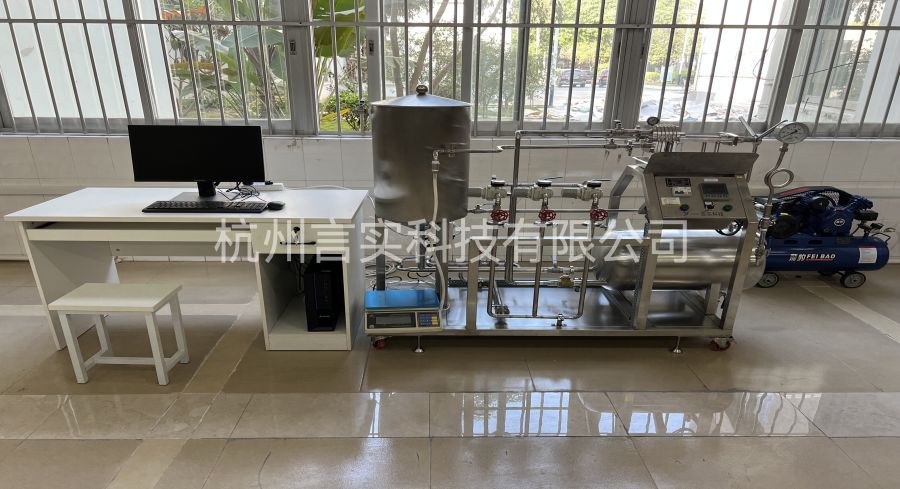

1、实验装备由过滤板、过滤框组成的不锈钢小型业用板框过滤机，，，，，拌料桶料浆和供料压力罐都接纳了压缩空气吹动搅拌；；；；；；

2、过滤压力规模（0.05--0.2MPa），，，，，通过自动压力改变，，，，，体现操作压力对过滤速率影响；；；；；；

 3、过滤恒压通过 3 组恒压调理阀实现，，，，，可一次完成 3 个恒定压力实验历程，，，，，三组压力设定自由调理；；；；；；

 4、滤液量丈量：手动控制接纳量筒+秒表，，，，，自动控制动控制接纳电子天平自动丈量装置，，，，，在一组实验中，，，，，可自动采样丈量滤液量数据；；；；；；
5、系统实验完成后可把压力罐内的余料反压回料浆桶内，，，，，可包管压力罐清洁和无积料梗塞的情形；；；；；；

 6、通过本实验装置，，，，，使学生充分相识板压滤机的结构和操作流程；；；；；；
7、测定过滤常数K、Qe、e及压缩性指数S；；；；；；

 8、通过设定差别的压力来改变过滤的速率；；；；；；

 9、通过实验，，，，，使学生相识智能数字仪表，，，，，盘算机数据收罗，，，，，控制的基来源理和历程。。。。
二．设计参数

1.过滤压力：0～0.3Mpa；；；；；；

 2.过滤常数K:1.0×10-4—5.0×10-4m³/m²，，，，，qe：0.1—0.5；；；；；；

 3.压缩性指数s：0.05-0.3；；；；；；
4.介质：轻质CaC03质料，，，，，过滤面积：滤布目数；；；；；；

 5.板框：过滤面积0.024 m²，，，，，5板3框；；；；；；

 6.料液压力罐：不锈钢材质，，，，，卧式贮罐，，，，，容积约30L。。。。高强玻璃视镜。。。。清静阀(清静压力可调)，，，，，自卸压。。。。

三．公用设施

1.供水：装置自带不锈钢水箱，，，，，毗连自来水。。。。实验时经离心泵进入测试管路，，，，，循环使用；；；；；；
2.供电：电压AC220V，，，，，功率<2kW，，，，，标准单相三线制。。。。每个实验室需设置1~2个接所在(清静地及信号地)。。。。
